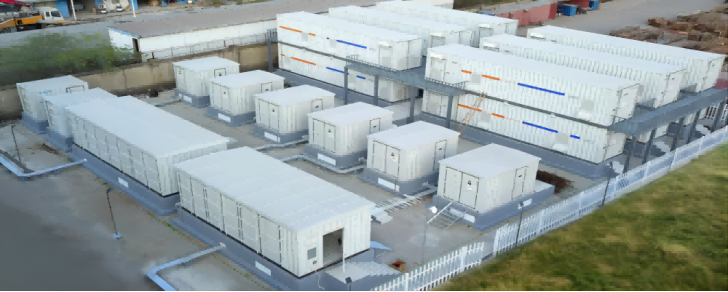

طرح طراحی ESS کانتینری با باتری سرب اسیدی
3. طرح گروه بندی رشته باتری

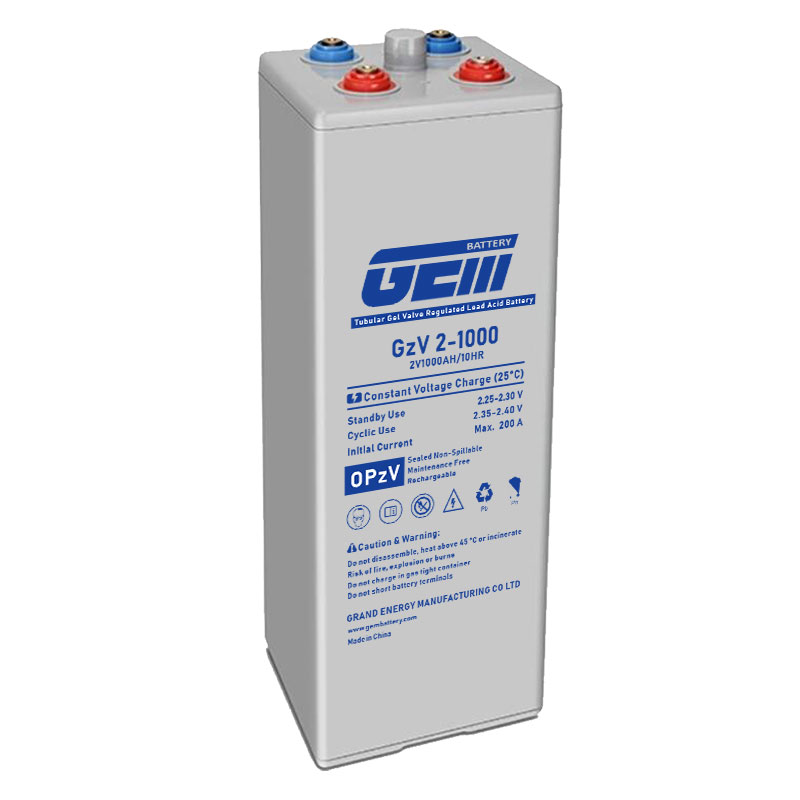

محلول مونومر 3.1 2V1000AH (2KWH).
3.2 48V1000AH 48KWH
24 باتری سرب-اسید کلوئیدی لوله ای 2V1000Ah به صورت سری به هم متصل می شوند تا یک خوشه را تشکیل دهند که مجهز به ماژول نظارت بر باتری است.

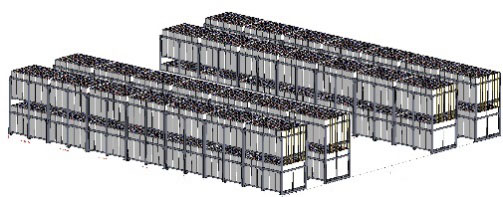

3.3 672V/1000Ah 672kWh
14 دسته از بسته های باتری به صورت سری به هم متصل می شوند تا مجموعه ای از واحدهای بسته باتری را تشکیل دهند که مجهز به واحد کنترل بسته باتری هستند.
3.4 500 کیلووات
500 کیلووات ، PCS
سه گروه از واحدهای باتری به طور مستقل به دو مدار تقسیم می شوند و به یک PCS تک مرحله ای 500 کیلوواتی دوقطبی متصل می شوند تا گروهی از واحدهای ذخیره انرژی را تشکیل دهند که مجهز به کابینت توزیع برق DC هستند . سیستم مدیریت باتری BMU، 500KW، PCS
طرح گروه بندی فوق به طور کامل مشکل جریان در گردش را در هنگام اتصال چندین گروه از باتری ها به صورت موازی در نظر می گیرد و همچنین ظرفیت حمل اصلی سیم کشی سیستم را نیز به طور کامل در نظر می گیرد. خوشه باتری توسط میله های مسی با ظرفیت حمل 500 آمپر متصل می شود که نیازهای عملیاتی سیستم را برآورده می کند. برای اتصال از سیم مسی استفاده می شود و ظرفیت حمل آن 500 آمپر می باشد. این سیستم با حفاظت سوئیچ چند سطحی طراحی شده است که برای سیم کشی و کنترل سیستم مناسب است.

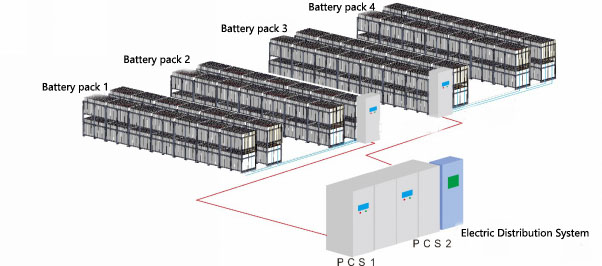

اتصال نوار مسی، پایداری کلی خوب است، که ممکن است شل شدن ترمینال را به دلیل لرزش و دلایل دیگر در طول عملیات بعدی کاهش دهد. علاوه بر این، میله های مسی تمام غلاف و درپوش های ترمینال عایق برای محافظت برای بهبود سطح عایق ایمنی بسته باتری استفاده می شود. شکل زیر طرح کلی اتصال سیستم ذخیره انرژی را نشان می دهد و بسته های باتری به صورت داخلی توسط میله های مسی به هم متصل شده اند. بسته باتری از طریق کابل به کابینت توزیع برق DC متصل می شود و کابل ها از طریق کانال کابل در پایین وارد کابینت توزیع برق DC می شوند. سیم کشی جریان ضعیف سیستم BMS برای کاهش تداخل از خط DC جدا می شود. خط جریان ضعیف از طریق یک لوله خط آهنی به کابینت توزیع برق DC هدایت می شود یا از یک کابل محافظ استفاده می شود.
GEM Battery انواع مختلفی از باتری ها را برای پروژه های ESS ارائه می دهد، باتری های معمولی عبارتند از:
GzV2-600 (2V600Ah)، GzV2-800 (2V800Ah)، GzV2-1000 (2V1000Ah)، GzV2-1500 (2V1500Ah)، GzV2000 (2V2000Ah)، GzV2000 (2V2000Ah)، GzV2000Ah)، GzV20H250 Ah) و باتری های ژل سری 2 ولت GHM
