UPS – بیش از صرفاً «آخرین خط دفاع» در هنگام قطعی برق

در دنیای امروز، که دیجیتالی‌سازی و خودکارسازی عمیقاً در هر جنبه‌ای از زندگی و صنعت جای گرفته‌اند، تقریباً هر دستگاهی که به یک پریز برق استاندارد متصل می‌شود – از روترهای بی‌سیم، رایانه‌های شخصی، کنسول‌های بازی تلویزیونی گرفته تا سازمانی–سرورهای کلاس، آرایه‌های ذخیره‌سازی، نمایشگرهای پزشکی و حتی کنترل‌کننده‌های PLC صنعتی – با یک تهدید نامرئی روبه‌رو است: کیفیت پایین توان. بسیاری تصور می‌کنند تا زمانی که برق شهری وجود دارد، تجهیزاتشان با ایمنی کار می‌کنند. اما در واقعیت، جهش‌های ولتاژ (که تنها چند نانوثانیه طول می‌کشند)، نوسانات فرکانس، اعوجاج هارمونیکی و نویز الکترومغناطیسی بسیار بیشتر رخ می‌دهند و اغلب مخرب‌تر از یک قطعی کامل برق هستند.

طیف جامع خطاهای توان

برای درک ارزش یک UPS، ضروری است که دامنه کامل ناهنجاری‌های الکتریکی و تأثیرات متمایز آن‌ها را بشناسیم:

قطع برق – آشناترین سناریو: وقفه کامل در تأمین برق که بر اثر فروپاشی شبکه، بلایای طبیعی یا خطای انسانی ایجاد می‌شود. قطعی‌ها می‌توانند از چند ثانیه تا چند روز ادامه داشته باشند. برای سیستم‌های معاملاتی بلادرنگ–یا ایستگاه‌های پایه ارتباطی راه دور، حتی یک وقفه یک–ثانیه‌ای می‌تواند به از دست رفتن داده یا قطع شدن نشست منجر شود.

کم‌ولتاژی (افت ولتاژ / افت لحظه‌ای ولتاژ) – در دوره‌های اوج تقاضا یا زمانی که خطوط تأمین امپدانس بالایی دارند، ولتاژ برای مدت طولانی به زیر سطح نامی خود کاهش می‌یابد (برای مثال از 220 V به 180 V). اگرچه تجهیزات ممکن است همچنان کار کنند، منابع تغذیه سوئیچ–مد برای جبران، جریان ورودی بیشتری می‌کشند که باعث گرمای بیش از حد و کاهش عمر خازن‌ها می‌شود؛ بارهای محرکه موتوری–ممکن است به دلیل گشتاور ناکافی متوقف شوند.

بیش‌ولتاژی – برخلاف اضافه‌ولتاژهای گذرا، بیش‌ولتاژی افزایش پایدار ولتاژ است (که چند دقیقه یا حتی چند روز طول می‌کشد) و اغلب بر اثر جابه‌جایی نقطه نول ایجاد می‌شود. این وضعیت تنظیم‌کننده‌های ولتاژ داخلی را به اشباع مداوم وادار کرده و خطر خرابی نیمه‌رساناها را افزایش می‌دهد.

افزایش‌های گذرا / جهش‌های ولتاژ – این‌ها مرگبارترین رخدادهای فوری هستند. برخورد صاعقه یا کلیدزنی بارهای القایی بزرگ می‌تواند ولتاژ را در چند میکروثانیه از 220 V به چند هزار ولت افزایش دهد. حتی اگر اوج این افزایش تنها چند نانوثانیه دوام داشته باشد، می‌تواند از گیت‌های MOSFET عبور کرده یا تراشه‌های کنترل‌کننده هارد–درایو را نابود کند.

تغییرات فرکانس – زمانی رایج است که برق توسط ژنراتورهای دیزلی تأمین می‌شود. اگر سرعت ژنراتور ناپایدار باشد، فرکانس خروجی از 50/60 Hz فاصله می‌گیرد و باعث اشباع هسته ترانسفورماتور یا خطاهای اینورتر می‌شود. یک UPS در حالت آنلاین مانند یک مانع فرکانسی عمل کرده و بار را از این انحرافات جدا می‌کند.

اعوجاج هارمونیکی – تولیدشده توسط بارهای غیر–خطی (مانند منابع تغذیه سوئیچ–مد، درایوهای سرعت متغیر–و حتی خود UPS)، هارمونیک‌ها شکل موج جریان را به حالت دندانه‌اره‌ای–یا مربعی تغییر می‌دهند. این موضوع باعث جریان‌های بیش از حد در سیم نول، گرم‌شدن موضعی ترانسفورماتورها و تداخل با مدارهای آنالوگ دقیق می‌شود.

نویز خط – که با نام نویز فرکانس بالا نیز شناخته می‌شود، ناشی از سیگنال‌های الکترومغناطیسی سرگردان است که روی شکل موج برق شهری سوار می‌شوند. منابع آن شامل سایر AC–فرکانس بالا– تجهیزات الکترونیکی متصل، تداخل امواج رادیویی، ژنراتورها یا طوفان‌های تندری نزدیک. این امر عملکرد تجهیزات الکترونیکی دیجیتال و آنالوگ حساس را کاهش داده و باعث رفتار نامنظم می‌شود.

افت ولتاژ – یک – کاهش کوتاه‌مدت ولتاژ (از چند میلی‌ثانیه تا چند ثانیه) که اغلب ناشی از خطای اتصال کوتاه از راه دور است. برای قطعات قفل‌شونده مانند کنتاکتورها و رله‌ها، چنین افت‌هایی می‌تواند باعث قطع ناخواسته شود.

سه‌گانه – حفاظت لایه‌ای ارائه‌شده توسط UPS

یک –یوپی‌اس آنلاین با طراحی مناسب (به‌ویژه با توپولوژی تبدیل دوگانه) به‌طور هم‌زمان تمام مشکلات بالا را برطرف می‌کند:

پشتیبانی اضطراری – عبور – باتری داخلی یک بازه پشتیبان چند دقیقه‌ای تا چند ده دقیقه‌ای فراهم می‌کند که به مدیران اجازه می‌دهد خاموشی‌های کنترل‌شده انجام دهند یا ژنراتورهای کمکی را به‌صورت خودکار راه‌اندازی کنند و به انتقال «صفر–وقفه» دست یابند.

بازسازی شکل موج – با انجام تبدیل کامل AC–DC–AC، یوپی‌اس بار را از آلودگی شبکه جدا کرده و یک موج سینوسی خالص با اعوجاج هارمونیکی کل (THD) معمولاً کمتر از ۳٪ خروجی می‌دهد، در مقایسه با ۵–۸٪ برای برق خام شبکه.

تنظیم ولتاژ – با تنظیم‌کننده خودکار ولتاژ (AVR) داخلی، یوپی‌اس خروجی را در محدوده ±۲٪ مقدار نامی نگه می‌دارد، حتی زمانی که ولتاژ ورودی تا ±۳۰٪ تغییر کند.

باتری – قلب و مخزن سوخت یوپی‌اس

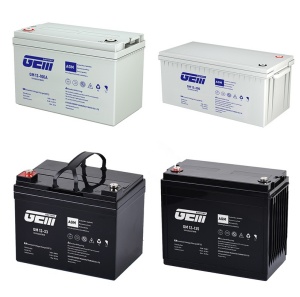

تمام عملکردهای حفاظتی در نهایت به عملکرد باتری وابسته هستند. GEMBATTERYسری GMباتری یوپی‌اس GM با ظرفیت بالا عمر باتری را فراهم می‌کند و توان طولانی‌تر و بادوام‌تری را تضمین می‌نماید. آب‌بندی قوی، مقاوم در برابر نشت، فناوری ضدنشت، بدون نگرانی، پوسته سخت برای محافظت از باتری.

مدل‌ها: GM12-30، GM12-33، GM12-36، GM12-30، GM12-45، GM12-48، GM12-60، GM12-65، GM12-75، GM12-80، GM12-90، GM12-100، GM12-105، GM12-110، GM12-120، GM12-135، GM12-150، GM12-180، GM12-200، GM12-230، GM12-250

ظرفیت: 12V30AH، 12V33AH، 12V36AH، 12V30AH، 12V45AH، 12V48AH، 12V60AH، 12V65AH، 12V75AH، 12V80AH، 12V90AH، 12V100AH، 12V105AH، 12V110AH، 12V120AH، 12V135AH، 12V150AH، 12V180AH، 12V200AH، 12V230AH، 12V250AH

مزایای کلیدی این سری عبارت‌اند از:

عمر شناوری طولانی – استفاده از فناوری باکیفیت–قلع، کم–شبکه‌های آلیاژ کلسیم و جداکننده‌های AGM، سری GM عمر سرویس شناور ۸–۱۰ سال در دمای ۲۵ °C دارد، با افت ظرفیت سالانه کمتر از ۳٪.

آب‌بندی و ایمنی برتر – شیر ثبت‌شده–تنظیم‌شده، بدون نشتی–ساختار مقاوم، همراه با محفظه ABS بازدارنده شعله–رتبه‌بندی‌شده UL94 V–۰، حتی در صورت کج شدن باتری یا قرار گرفتن آن روی پهلو، نشت الکترولیت را به صفر می‌رساند (اگرچه قرارگیری عمودی توصیه می‌شود). این باتری در محیط‌های با دمای بالا–و رطوبت بالا–پایدار باقی می‌ماند.

توانایی نرخ تخلیه بالا – بهینه‌شده برای الگوهای معمول تخلیه کوتاه–مدت، با جریان بالا–درصدی کاربردهای UPS (برای مثال، ۵–۱۵ دقیقه)، سری GM در نرخ ۱۰–دقیقه‌ای حدود ۲۰٪ چگالی توان بالاتری نسبت به باتری‌های معمولی ارائه می‌دهد و توان اوج کافی را در لحظات انتقال بحرانی تضمین می‌کند.

محدوده دمای کاری گسترده – این باتری‌ها برای بازه دمایی ‎-20 °C تا 60 °C رتبه‌بندی شده‌اند و حتی در شرایط اتاق ماشین سرد یا گرم، بیش از ۸۵٪ ظرفیت نامی خود را حفظ می‌کنند–.

راهنمای اندازه‌گذاری و پیکربندی

در عمل، ظرفیت باتری باید بر اساس توان کل بار (بر حسب وات) و زمان پشتیبان‌گیری موردنیاز تعیین شود. برای مثال، یک سرور ۵۰۰ W که نیاز دارد ۳۰ دقیقه کار کند، با فرض بازده اینورتر ۹۰٪، تقریباً به ۵۰۰ × ۰٫۵ / ۰٫۹ ≈ ۲۷۸ Wh انرژی ذخیره‌شده نیاز دارد. با یک سیستم ۱۲ V، این مقدار به ۲۷۸ / ۱۲ ≈ ۲۳ Ah تبدیل می‌شود و GM12-33 (۳۳ Ah) را به گزینه‌ای مقرون‌به‌صرفه تبدیل می‌کند. برای بارهای بزرگ‌تر، چندین باتری را می‌توان به صورت سری (برای افزایش ولتاژ) یا موازی (برای افزایش ظرفیت) متصل کرد. سری GM از پیکربندی‌های انعطاف‌پذیر سری-موازی پشتیبانی می‌کند، اگرچه توصیه می‌شود برای تطبیق مقاومت‌های داخلی از باتری‌های یک مدل و یک دسته تولید استفاده شود.

سخنان پایانی

با پیچیده‌تر شدن روزافزون الکترونیک قدرت، UPS از یک «پریز پشتیبان» ساده به یک مرکز فعال مدیریت کیفیت توان تبدیل شده است. در هسته آن، GEMBباتری سری GM– با ساختار مستحکم، مجموعه ظرفیت گسترده و استانداردهای ایمنی دقیق خود – ذخیره‌سازی انرژی قابل اعتماد و بادوامی را برای طیف وسیعی از کاربردهای حیاتی فراهم می‌کند. چه شما یک علاقه‌مند به سینمای خانگی باشید، یک مدیر IT در یک کسب‌وکار کوچک یا متوسط، یا یک مهندس اتوماسیون صنعتی، انتخاب ترکیب مناسب UPS و باتری یک سرمایه‌گذاری عاقلانه و بلندمدت برای طول عمر تجهیزات شما و صحت داده‌هایتان است.
